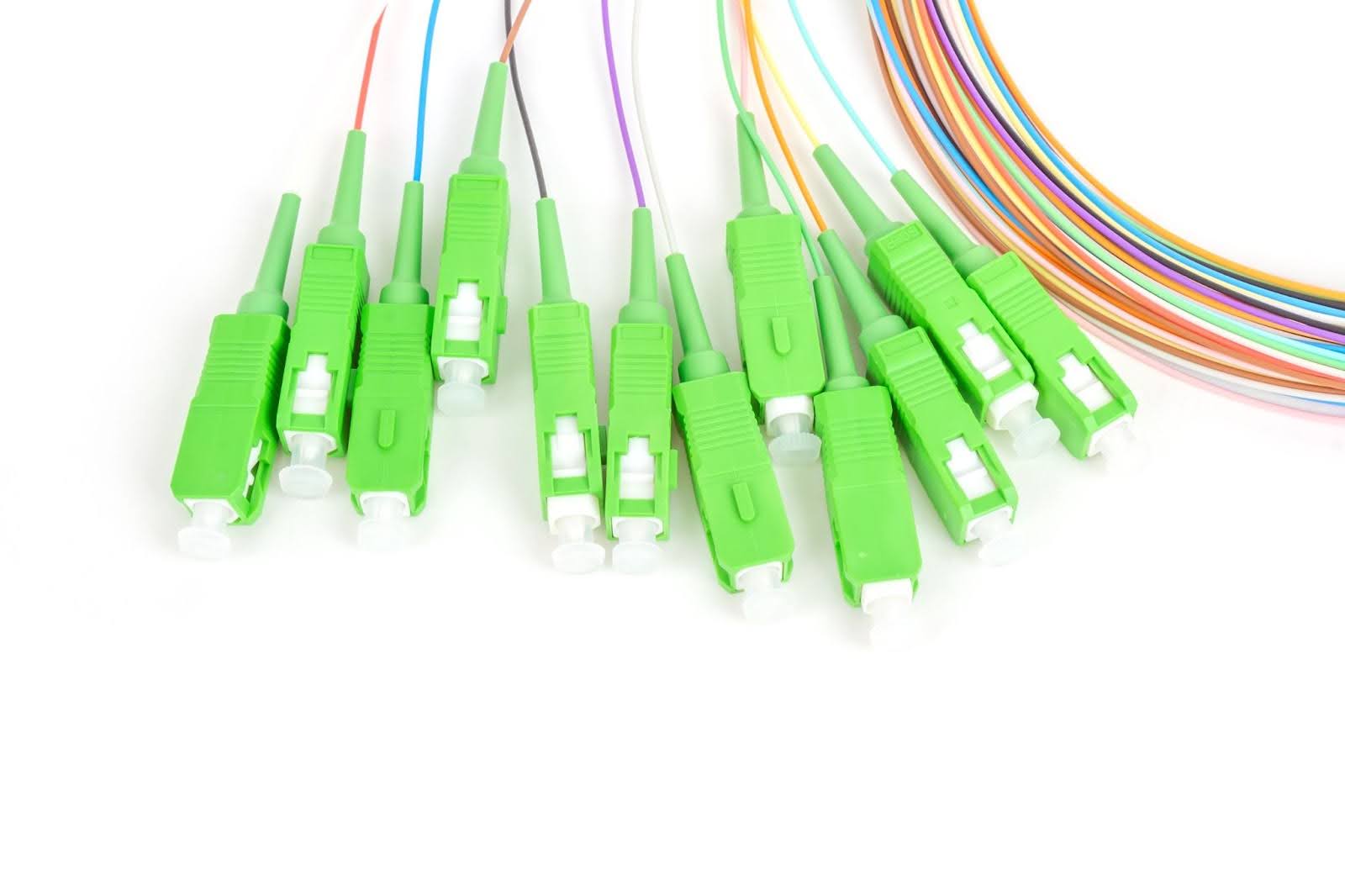

Пигтейл — это короткий оптоволоконный кабель с заранее установленным разъемом с одной стороны. Он применяется для соединения магистральной линии с активным оборудованием или другим участком кабеля. Его основное назначение — обеспечить надежный переход от волокна к интерфейсу устройства.
Пигтейлы незаменимы при монтаже кроссов, муфт, в сплайс-кассетах и при сварке волокон. Они обеспечивают стабильную работу всей сети и легко поддаются диагностике и замене.
ST — быстрое подключение в промышленных условиях
Разъем ST — цилиндрический с байонетным креплением. Устойчив к вибрациям и подходит для многомодовых соединений. Часто используется в промышленной автоматике и внутри зданий.
SC — для офисов и дата-центров

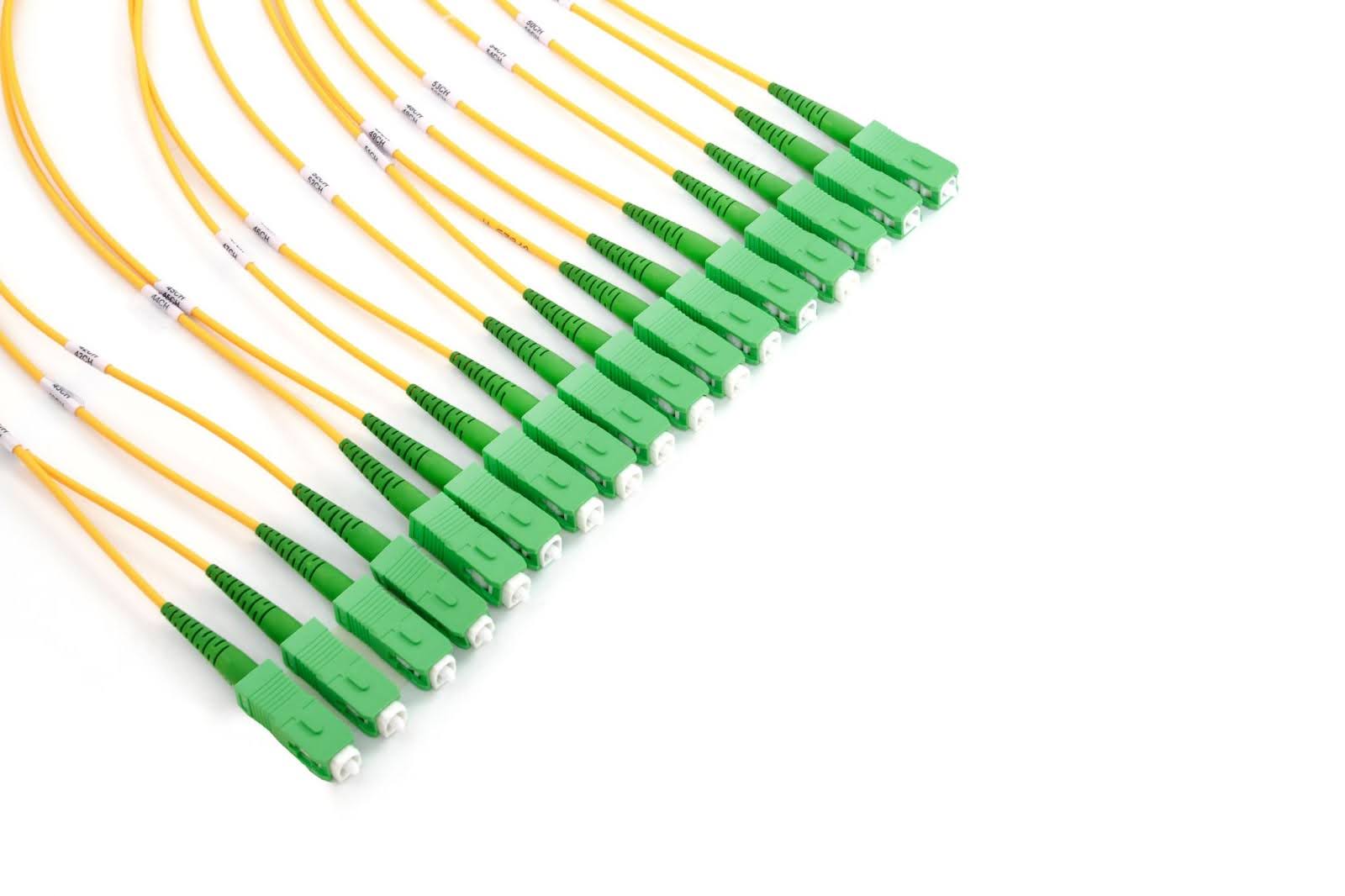

SC (Subscriber Connector) — прямоугольный, прост в использовании, фиксируется защелкой. Подходит для одномодового и многомодового волокна. Часто применяется в различных направлениях благодаря стабильности и низкому уровню потерь.
FC — выбор для ответственных систем
FC (Ferrule Connector) — надежная резьбовая фиксация, устойчивая к механическим нагрузкам. Задействуется в лабораторных и телекоммуникационных системах, поскольку в случае с ними важны точность и стабильность соединения.
Одномодовые пигтейлы (SM — Single Mode) обладают тонким сердечником. Это позволяет им передавать свет на большие расстояния практически без искажений и с минимальными потерями сигнала. Такие изделия оптимальны для построения магистральных сетей, подключения к транспортным линиям связи, опорных узлов и в архитектуре FTTx. Устройства характеризуются стабильностью, хорошими дальностью и пропускной способностью.
Многомодовые пигтейлы (MM — Multi Mode), напротив, имеют более широкий сердечник, в котором свет распространяется несколькими модами. Это приводит к более высоким затуханиям на больших расстояниях, но делает кабель идеальным решением для локальных систем разводки внутри зданий, серверных, дата-центров и ЦОД. Многомодовые волокна экономичны, просты в эксплуатации и востребованы при расстояниях до 2 км.
Цвет оболочки оптического пигтейла — это важный показатель, который помогает моментально определить тип волокна и разновидность коннектора.
В зависимости от условий эксплуатации, стандартной оболочки может быть недостаточно. Для этого предусмотрены специальные версии.
Бронированные пигтейлы
В конструкции таких изделий предусмотрена внутренняя металлическая обмотка (чаще всего из гофрированной стали или кевларовой арматуры), которая защищает волокно от ударов, раздавливания, перегибов и перекрутов. Особенно она актуальна при прокладке в условиях агрессивной среды — в промышленных зонах, шахтах, на участках без кабель-каналов.
Влагозащищенные (герметичные) пигтейлы
Имеют усиленную внешнюю оболочку из ПВХ или термостойких пластиков, герметичные сальники, отличаются устойчивостью к конденсату и прямому попаданию воды. Их применяют на уличных кроссах, в колодцах связи, на базовых станциях и объектах с перепадами температур.
Монтаж пигтейла в линию обычно осуществляется одним из двух способов, таких как
При создании стабильной, промышленной сети выбор всегда делается в пользу сварки.
Пигтейлы поставляются длиной 1,5–3 метра. Их метраж подбирается в зависимости от компоновки оборудования и особенностей объекта.
При монтаже в стоечные шкафы или оптические муфты важно предусмотреть достаточный запас по длине — кабель должен укладываться свободно, без натяжения и изгиба у коннектора. Если проект предусматривает возможное расширение, также рекомендуется использовать волокно с запасом. Слишком короткий пигтейл может привести к перегибам, которые увеличивают потери сигнала.
Профессиональный подход — это точный расчет необходимого запаса волокна с учетом радиусов изгиба и допустимого числа коммутаций.
Компания «Колмэн» предлагает широкий ассортимент оптических пигтейлов — от базовых SC и ST до бронированных и водозащищенных моделей. Мы поможем подобрать нужный тип, осуществим монтаж и дадим рекомендации по эксплуатации.
Сотрудничая с нами, вы получаете следующее:
Свяжитесь с нами, чтобы подобрать пигтейл под конкретные условия вашей сети.
