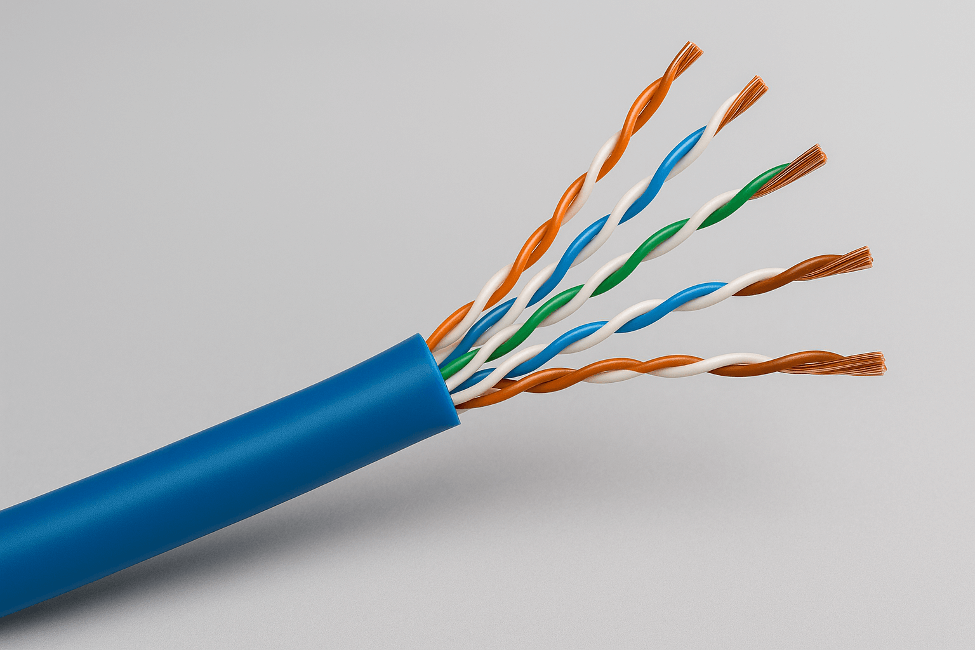

Кабель витая пара категории 5e: строение, обжим

В эпоху цифровой трансформации физическая основа корпоративных сетей приобретает стратегическое значение. От того, какой кабель используется в информационно-технической инфраструктуре, напрямую зависят надежность связи, стабильность бизнес-процессов, качество видеонаблюдения и производительность корпоративных сетей.

Компании, работающие с большими объемами данных, использующие удаленный доступ, IP-телефонию и системы видеоконтроля, нуждаются в универсальном, стабильном и стандартизированном решении. Витая пара категории 5e (Cat 5e) по-прежнему остается одним из самых востребованных видов кабеля для таких задач.

Этот кабель стал основой для построения локальных вычислительных сетей (LAN), связи между коммутаторами, точками доступа, серверами, рабочими станциями и сетевыми хранилищами. Его популярность обусловлена оптимальной стоимостью, устойчивостью к помехам, простотой монтажа и совместимостью с современными стандартами Ethernet.

Важно подчеркнуть, что кабель Cat 5e остается актуальным и сегодня. Его востребованность объясняется не только поддержкой скорости до 1 Гбит/с, но и возможностью работы в режимах 2,5 и 5 Гбит/с в соответствии со стандартом IEEE 802.3bz. Благодаря этому он сохраняет конкурентоспособность по отношению к более дорогим решениям Cat 6 и Cat 6a, особенно когда модернизация сети должна проходить без полной замены кабельных трасс.

Системным интеграторам, ИТ-отделам и техническим специалистам, которые проектируют или обслуживают телекоммуникационные системы, важно знать не только характеристики Cat 5e, но и особенности конструкции, совместимость с оборудованием, соответствие стандартам и основы обжима.

В этой статье расскажем, что представляет собой витая пара категории 5e, чем она отличается от предыдущих поколений, как устроена и как правильно ее использовать, чтобы построить стабильную и современную сеть связи.

Что представляет собой витая пара категории 5e

Cat 5e (Enhanced Category 5) — улучшенная версия классического кабеля категории 5. Она поддерживает частотный диапазон до 100 МГц и передачу данных со скоростью до 1 Гбит/с. При этом кабель устойчив к внешним электромагнитным помехам, что особенно актуально при большом количестве техники и кабельных линий.

Ключевые применения:

• организация локальных сетей (LAN);
• подключение IP-камер;
• передача сигнала в системах VoIP;
• коммутация в шкафах и стойках связи.

Компании выбирают Cat 5e за его оптимальное соотношение цены и производительности. При правильной инсталляции кабель обеспечивает бесперебойную передачу данных на расстояние до 100 метров.

Этапы развития: как появилась категория 5e

Первые версии витой пары (Cat 3 и Cat 4) разрабатывались для передачи голоса и данных на скорости до 10 Мбит/с. В 1995 году была введена категория 5, которая поддерживала Fast Ethernet (100 Мбит/с). Однако развитие сетевых протоколов потребовало увеличения пропускной способности без значительного удорожания кабельной инфраструктуры.

В ответ на этот вызов в 1999 году была утверждена категория 5e. В отличие от базовой Cat 5, она официально регламентировала показатели перекрестных наводок (NEXT), затухания сигнала и других параметров, влияющих на качество передачи данных. Это сделало Cat 5e универсальным решением для большинства офисных и промышленных задач.

Сравнение категорий: в чем разница между Cat 5 и Cat 5e

Несмотря на визуальную схожесть, Cat 5 и Cat 5e имеют важные технические различия.

Для бизнеса, особенно при проектировании или модернизации СКС, выбор должен однозначно склоняться в пользу Cat 5e. Это решение совместимо с современными коммутаторами, видеокамерами и сетевыми устройствами, обеспечивая резерв производительности на будущее.

Конструкция кабеля Cat 5e: на что обратить внимание

Витая пара категории 5e состоит из четырех пар медных жил, каждая из которых скручена между собой с разным шагом витков. Это снижает уровень перекрестных помех. Жилы могут быть однопроволочными (solid) — для стационарной укладки, а также многопроволочными (stranded) — для гибких соединений (например, патч-кордов).

Структура кабеля:

• Пары проводников — 4 пары, каждая идентифицируется по цвету.
• Изоляция жил — из полиэтилена или ПВХ.
• Общая оболочка — ПВХ или LSZH (низкое дымо- и газовыделение).
• Экранирование (опционально):
  • UTP — без экрана;
  • FTP/STP — с фольгой или оплеткой.

Для монтажа внутри офисов, серверных и стоек чаще всего применяются неэкранированные UTP-кабели. Однако при большом количестве электропомех или прокладке рядом с силовыми кабелями стоит рассмотреть FTP.

Современные требования: что говорит стандарт IEEE 802.3bz-2016

Хотя Cat 5e исторически был ориентирован на 1 Гбит/с, с принятием стандарта IEEE 802.3bz-2016 появилась возможность передачи данных со скоростью до 2.5 Гбит/с и даже 5 Гбит/с на существующей инфраструктуре. Это стало особенно актуально при подключении точек доступа Wi-Fi 6, камер высокого разрешения и другого оборудования, которое требует увеличенной полосы пропускания.

Достижение подобных скоростей возможно только при использовании кабеля премиального качества, обеспечивающего минимальные потери сигнала, а также при соблюдении монтажных требований: допустимых радиусов изгиба, шага витой пары и максимальной длины секции.

Обжим кабеля 5e: практическое руководство

Правильный обжим — это не только надежный контакт, но и соответствие стандартам. Наиболее распространенные схемы обжима — T568A и T568B. Различие заключается в порядке цветов пар, но обе обеспечивают совместимость с Ethernet-оборудованием.

Пошаговый алгоритм обжима:

1. Снять внешнюю оболочку кабеля примерно на 2,5 см.
2. Разделить и расплести пары, выровнять жилы.
3. Разложить жилы по цветовой схеме (обычно используется T568B).
4. Обрезать жилы ровно, оставив 13–14 мм от края оболочки.
5. Вставить жилы в коннектор RJ-45, проконтролировать правильную последовательность.
6. Обжать при помощи кримпера, убедившись, что контактные ножи вошли в жилы.
7. Проверить кабель тестером.

Корпоративные сети требуют надежных соединений. Использование качественного инструмента и соблюдение технологии обжима позволяют избежать перебоев в передаче данных и значительно сэкономить время ИТ-специалистов.

Витая пара категории 5e остается оптимальным решением для корпоративной инфраструктуры. Она сочетает доступную стоимость, надежность и поддержку современных стандартов передачи данных. При условии соблюдения технических требований — от правильного выбора кабеля до корректного обжима — Cat 5e можно успешно применять как в офисных СКС, так и в промышленных телекоммуникационных системах.
