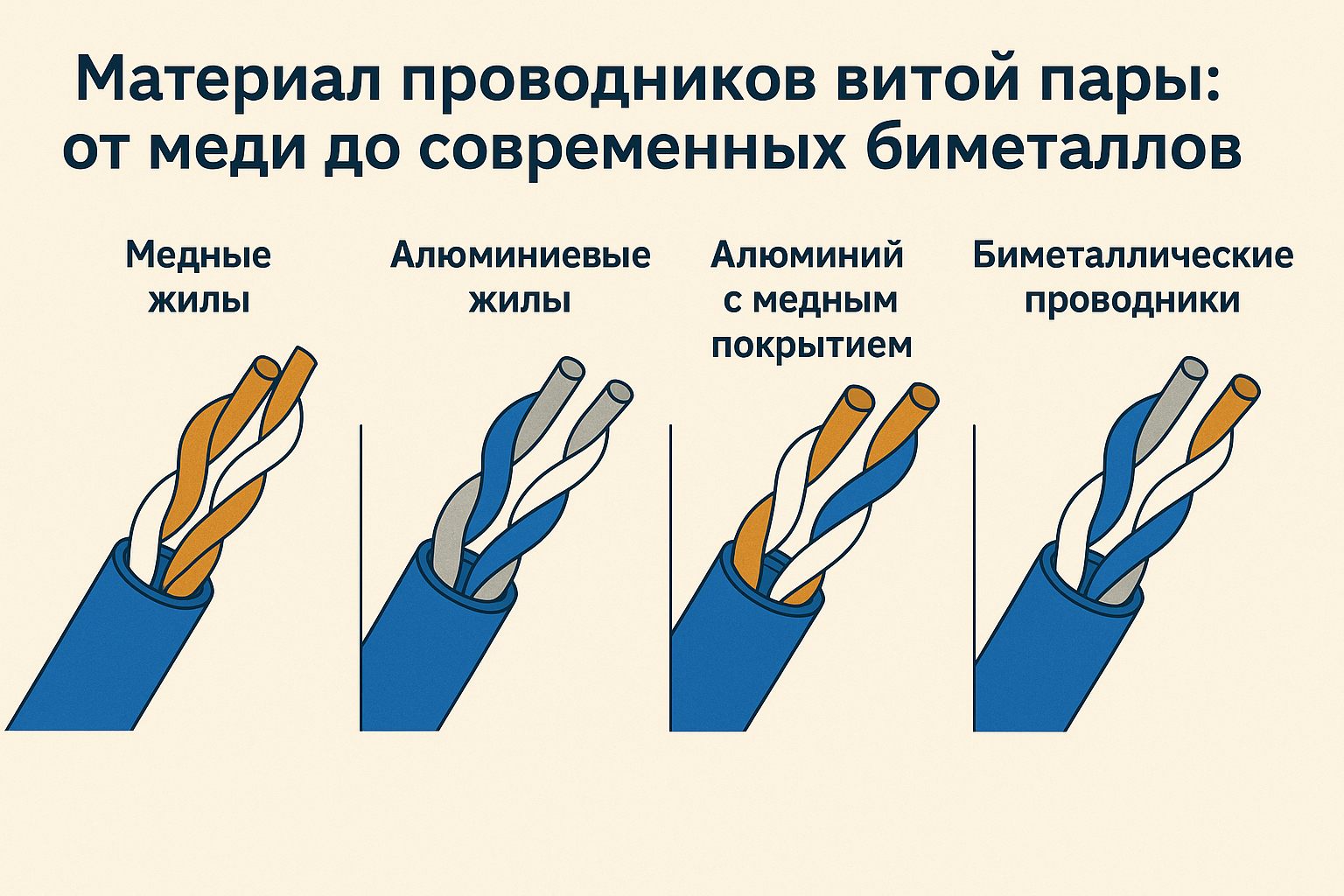

Материал проводников витой пары

Современные телекоммуникационные сети предъявляют все более высокие требования к качеству и надежности кабельной продукции. От материала проводников витой пары напрямую зависят скорость передачи данных, устойчивость к помехам и долговечность всей системы. Традиционно при производстве сетевых кабелей использовалась медь, однако развитие технологий и повышение стоимости сырья стимулировали поиск альтернативных решений. Сегодня на рынке представлено несколько вариантов проводников — от классической меди до инновационных биметаллов, таких как CCA (Copper Clad Aluminum). Рассмотрим подробнее особенности этих материалов, их преимущества, недостатки и реальное влияние на эксплуатацию сетей.

Содержание

Проблема с медным проводом

Медь десятилетиями считалась эталонным материалом для проводников. Ее высокая электропроводность (около 58 МС/м) обеспечивала минимальные потери сигнала даже на больших расстояниях. Однако у меди есть и существенные недостатки, особенно с точки зрения современного производства:

высокая стоимость сырья, напрямую влияющая на цену готовых кабелей;
значительный вес, затрудняющий монтаж и транспортировку;
подверженность коррозии при неблагоприятных условиях эксплуатации.

Для компаний, занимающихся прокладкой масштабных сетей, эти факторы становятся ключевыми. Рост цен на медь приводит к увеличению себестоимости проектов, а значит, и к необходимости искать более экономичные, но технологичные материалы.

Поиск альтернативы меди

Проблему дороговизны меди инженеры попытались решить за счет внедрения алюминия и биметаллических проводников. Главная задача таких решений — сохранить электрические характеристики на приемлемом уровне при существенном снижении стоимости.

Алюминий обладает плотностью в 3 раза меньшей, чем у меди, что делает его более легким и дешевым материалом. Однако простая замена меди на алюминий невозможна без учета различий в электрических и механических свойствах. Именно поэтому на рынке появились композитные варианты, в которых сочетаются преимущества обоих металлов.

Использование алюминия в электропроводке

Алюминий активно применялся в электротехнике уже в середине XX века — тогда его начали задействовать в распределительных сетях и бытовой проводке. Его достоинства очевидны: малый вес, доступность и низкая стоимость. Но при этом есть ряд критических особенностей, которые ограничили его использование в сетевых коммуникациях:

более высокое сопротивление по сравнению с медью (примерно на 60 %);
склонность к окислению, ухудшающему контактные соединения;
повышенная хрупкость при многократных изгибах.

В условиях, при которых требуется стабильная передача данных, такие свойства оказываются недостатком. Тем не менее алюминий послужил базой для создания новых проводников, сочетающих его легкость и цену с улучшенными эксплуатационными характеристиками.

Появление алюминия с медной оболочкой

Следующим этапом развития стала технология CCA — Copper Clad Aluminum, или алюминий, покрытый тонким слоем меди. Такой проводник объединяет легкость и дешевизну алюминия с высокой проводимостью медного покрытия.

Благодаря этой конструкции удается достичь хорошего соотношения цены и качества: внешняя медная оболочка улучшает контакт с разъемами и уменьшает потери сигнала, а алюминиевая основа снижает стоимость и массу кабеля. Для решения некоторых задач, таких как монтаж локальных сетей в офисах и частных домах, данный вариант стал компромиссным решением.

Покрытие или облицовка: в чем разница

Важно понимать, что не все провода с медным цветом действительно состоят из меди.

В случае с CCA-проводниками медный слой наносится методом плакирования или гальванизации. Толщина покрытия может составлять всего 3—5 % от диаметра жилы. Если при производстве используется качественная технология плакирования, обеспечивающая равномерное распределение меди по всей поверхности, кабель демонстрирует хорошие характеристики. Но если облицовка выполнена неравномерно, возможны проблемы с сопротивлением, нагревом и потерей сигнала. Поэтому при выборе кабеля важно обращать внимание на производителя и сертификаты соответствия стандартам (ISO/IEC 11801 или ANSI/TIA-568).

Не все кабели одинаковы

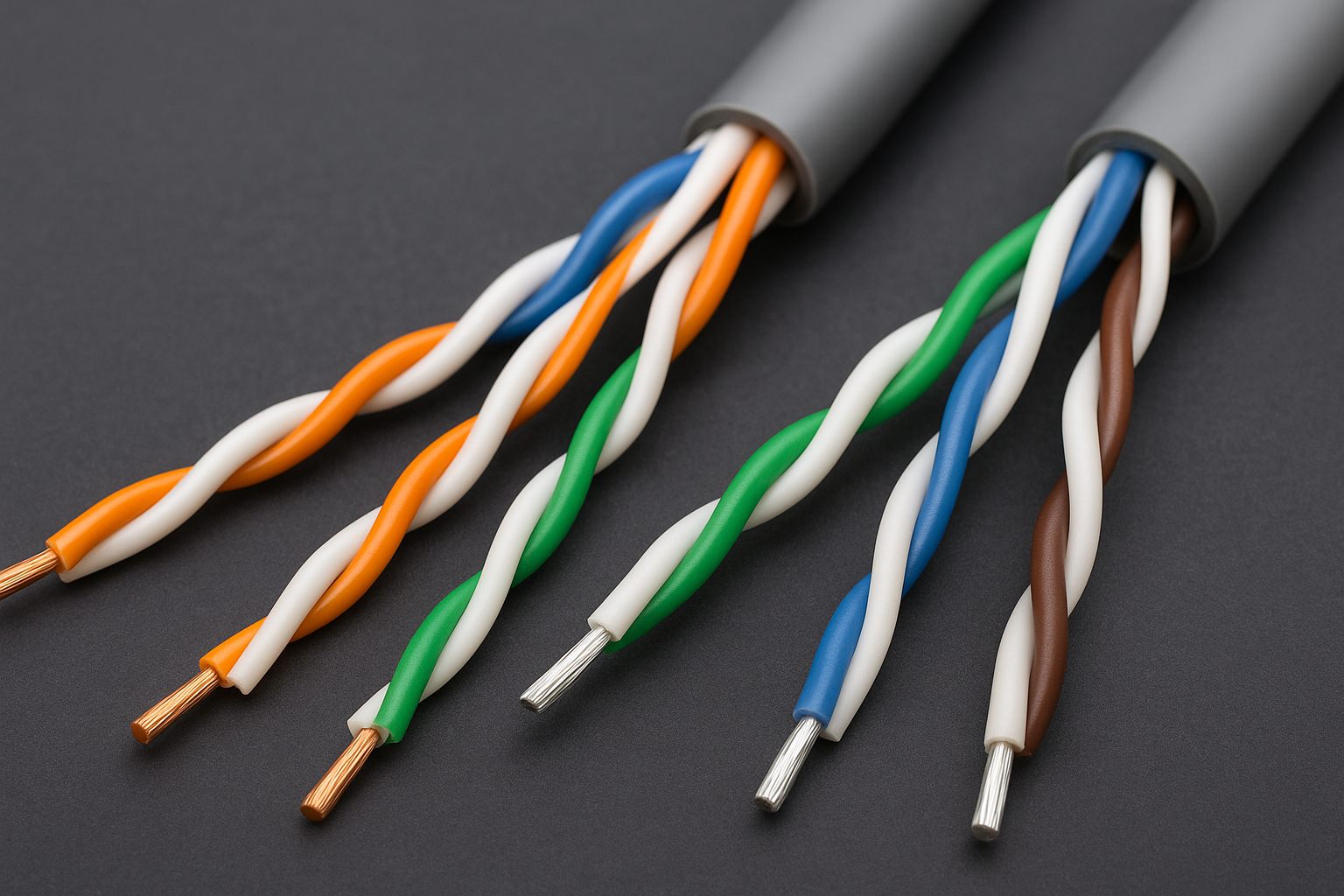

На первый взгляд два сетевых кабеля категории 5e или 6 могут выглядеть идентично. Однако состав проводников радикально влияет на их поведение в реальных условиях.

Медные жилы (CU) обеспечивают максимальную стабильность и долговечность, подходят для систем с высокой нагрузкой и профессиональных решений. CCA-жилы — более доступный вариант, но при этом менее устойчивый к физическим и тепловым нагрузкам.

Для сетей, которые должны осуществлять стабильную передачу на большие расстояния, предпочтительно использовать 100%-ные медные кабели. А вот для бытовых и офисных решений, при реализации которых важна оптимизация бюджета, CCA может стать компромиссом.

Проблемы с CCA: где скрыты риски

Материал проводников витой пары

Несмотря на привлекательную цену, CCA-проводники имеют ряд ограничений, которые важно учитывать перед покупкой. Приведем их в списке ниже.

Повышенное сопротивление. Сигнал ослабляется быстрее, особенно при передаче на большие расстояния.
Риск обрыва. Алюминиевая основа хуже выдерживает изгибы и механические нагрузки.
Проблемы с обжимом. При использовании стандартных коннекторов возможно нарушение контакта или повреждение жилы.

Эти особенности критичны в ситуациях с системами видеонаблюдения, серверными и телекоммуникационными шкафами, поскольку в этих случаях стабильность и пропускная способность сети должны быть безупречными.

Факторы коррозии: защита имеет значение

Еще один важный аспект — устойчивость к коррозии. Алюминий склонен к окислению при контакте с влагой, что со временем ухудшает проводимость. Даже слой меди не всегда способен полностью защитить проводник, особенно в помещениях с высокой влажностью или на открытом воздухе.

Для промышленных и телекоммуникационных объектов рекомендуется использовать кабели с дополнительной защитной оболочкой, а также контролировать герметичность соединений. Правильная установка и использование качественных материалов продлевают срок службы сети и снижают риски отказов оборудования.

Пожарная безопасность

Материал проводников напрямую влияет на пожарные характеристики кабеля. При коротком замыкании алюминиевые жилы нагреваются быстрее, что может привести к возгоранию.

Современные медные и биметаллические кабели проходят тесты на соответствие классу LSZH (Low Smoke Zero Halogen) — они выделяют минимальное количество дыма и токсичных веществ при нагреве. Это свойство необходимо, если сеть монтируется в офисном здании, образовательном учреждении или на промышленном объекте.

Использование сертифицированных кабелей — гарантия безопасности персонала и оборудования.

Будущее использование биметаллов

Технология CCA и аналогичные биметаллические решения продолжают совершенствоваться. Инженеры разрабатывают новые методы нанесения медного слоя, повышающие однородность покрытия и электропроводность.

В будущем возможно появление комбинированных проводников с улучшенными термостабильностью и защитой от коррозии. Такие материалы помогут снизить стоимость инфраструктурных проектов без потери качества передачи данных.

Компании, ориентированные на долгосрочное развитие, уже сегодня рассматривают использование биметаллов как часть стратегии оптимизации сетевых решений.

Заключение

Выбор материала проводников витой пары — это поиск баланса между стоимостью, надежностью и эксплуатационными характеристиками. Медь остается эталоном качества, но биметаллические решения открывают новые возможности для оптимизации бюджета без серьезных потерь в производительности.
