Оптический кабель: что такое, разновидности, особенности

Оптоволоконные линии давно стали базовым инструментом построения современных сетевых инфраструктур. Волоконная оптика обеспечивает передачу данных там, где медные проводники демонстрируют недостаточную производительность. Так, корпоративные сети, операторские магистрали, промышленные АСУ ТП работают благодаря стабильным характеристикам светопроводящих линий. Поэтому правильный выбор кабельной продукции напрямую влияет на скорость передачи информации, дальность трансляции без усилителей, а также на помехоустойчивость канала.

Содержание

• Устройство и характеристики оптического кабеля
• Одномодовый и многомодовый провод: как выбрать
• Оптический кабель: виды и типы разъемов
• Использование оптоволоконного кабеля
• На что обратить внимание при выборе оптического кабеля
• Подключение оптического кабеля
• Оптика, HDMI или RCA: что лучше
• Из чего складывается цена на оптический кабель
• Итог

Устройство и характеристики оптического кабеля

Основой оптоволоконной линии служит световод — тонкая нить из кварцевого стекла или полимера, которая обеспечивает передачу сигнала. Сердцевина этого световода окружена оболочкой с меньшим коэффициентом преломления. Такая архитектура гарантирует полное внутреннее отражение светового импульса. Благодаря этому сигнал проходит сквозь волокно, не выходя за его границы и сохраняя целостность на больших расстояниях.

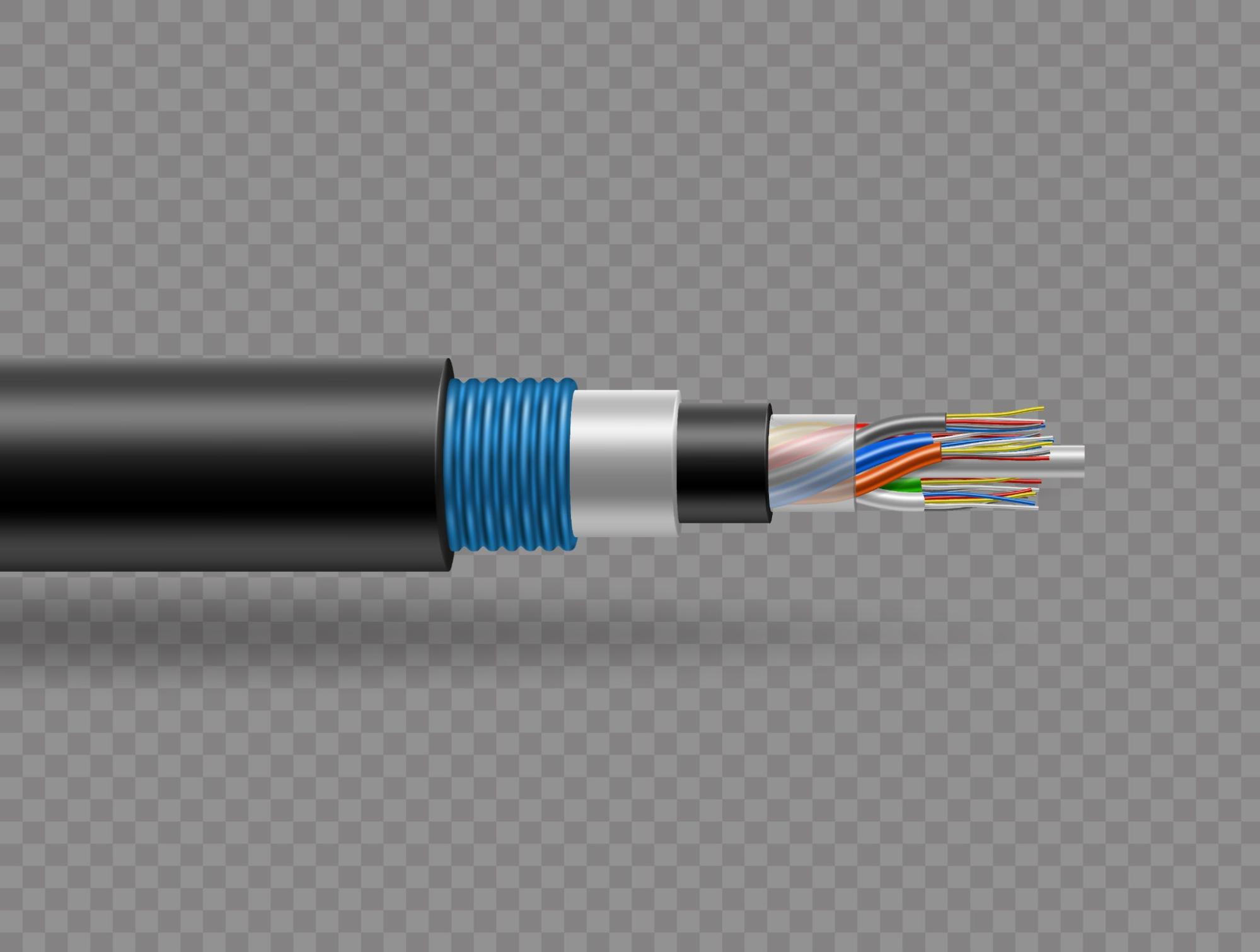

Конструктивно кабель представляет собой многоуровневую систему защиты световодов, где каждый слой выполняет свою роль.

Центральный силовой элемент из стеклопластика или металла придает всей конструкции жесткость и прочность, предотвращая деформации при прокладке. Световоды помещают в трубки с гидрофобным гелем, который защищает их от влаги, причем количество волокон в одной трубке обычно варьируется от четырех до двенадцати.

Затем эти трубки объединяют в пучок, оборачивают влагозащитной лентой, а сверху размещают броню из кевларовых нитей или стальной ленты. Завершает конструкцию внешний слой — полиэтиленовая оболочка, которая надежно предохраняет кабель от механических повреждений, ультрафиолета и резких перепадов температур.

Технические параметры оптического кабеля определяются:

• диаметром сердцевины;
• типом стекла;
• профилем показателя преломления.

Затухание сигнала, например, измеряют в децибелах на километр. Для качественных линий на длине волны 1310 нм оно составляет до 0,4 дБ/км. На 1550 нм этот показатель еще ниже — до 0,25 дБ/км, что позволяет передавать данные на значительно большие расстояния без потери качества.

Дисперсия, в свою очередь, определяет максимальную длину участка без необходимости регенерации сигнала:

• Хроматическая дисперсия возникает из-за того, что различные длины волн распространяются с разной скоростью.
• Поляризационная модовая дисперсия связана с неоднородностью структуры сердцевины, что особенно заметно в многомодовых системах.

Оптоволокно обладает уникальным преимуществом. Оно не генерирует электромагнитное излучение и не подвержено внешним помехам, поэтому несанкционированный перехват данных без физического повреждения линии практически невозможен.

Одномодовый и многомодовый провод: как выбрать

Классификация световодов основана на количестве мод, то есть путей распространения сигнала внутри волокна. Многомодовые волокна имеют сердечник диаметром 50 или 62,5 мкм, где световой импульс распространяется по нескольким траекториям одновременно.

Различие в длине этих оптических путей вызывает модовую дисперсию, которая в итоге ограничивает дальность и скорость передачи данных:

• OM1 использует волокна 62,5/125 мкм с полосой 200 МГц·км, что подходит для базовых сетей.
• OM2 улучшает этот параметр до 500 МГц·км для линий 50/125 мкм.
• OM3 обеспечивает 2000 МГц·км и позволяет передавать 10 Гбит/с на расстояние до 300 метров.
• OM4 расширяет этот показатель до 4700 МГц·км и дальности 550 метров.
• OM5, в свою очередь, добавляет поддержку многоволновой передачи в диапазоне 850–950 нм, что делает его перспективным для будущих высокоскоростных сетей.

OS1 предназначены для работы на 1310 и 1550 нм с затуханием до 1 дБ/км. Тогда как OS2 ужесточает требования до 0,4 дБ/км. Это позволяет эффективно использовать технологию DWDM, благодаря чему на одном волокне можно передавать до 80 каналов по 100 Гбит/с, значительно повышая пропускную способность.

Выбор между этими типами определяется конкретными требованиями к дальности и скорости:

• Для офисных LAN с расстояниями до 300 метров и скоростями 1–10 Гбит/с оптимальны OM3/OM4, где активное оборудование оказывается дешевле, хотя сам кабель дороже.
• Одномодовые системы незаменимы для магистралей и связи между зданиями, несмотря на более дорогие приемопередатчики, поскольку кабель сам по себе дешевле. При планировании бюджета всегда учитывают совокупную стоимость всей системы.

Оптический кабель: виды и типы разъемов

Коннекторы служат для надежного подключения волоконно-оптических линий к оборудованию, где качество соединения определяет вносимые потери. Особо критичны юстировка осей волокон, чистота торцов и тип полировки. Вот основные типы:

• SC — наиболее распространенное решение для структурированных систем. Пластиковый корпус квадратного сечения с ферулой 2,5 мм. Фиксация защелкой push-pull делает его простым в монтаже, но уязвим к вибрациям.
• FC — предпочтительнее в требовательных условиях. Металлический корпус с резьбовым соединением (ферула 2,5 мм). Резьба гарантирует прочную фиксацию. Востребован в измерительном оборудовании и промышленных применениях с вибрациями.
• ST — преимущественно для многомодовых инсталляций. Металлический корпус с байонетным замком обеспечивает быстрое подключение. Постепенно вытесняется современными решениями.
• LC — миниатюрный коннектор с ферулой 1,25 мм. Компактность увеличивает плотность портов на оборудовании. Пластиковый механизм удобен, но требует аккуратности. Доминирует в дата-центрах.
• Дуплексные коннекторы объединяют два волокна для двунаправленной связи, повышая эффективность подключений.
• MTP/MPO — многоволоконные разъемы (12, 24 или более волокон). Критичны для инфраструктур с высокой плотностью подключений.
• TOSLINK и Mini TOSLINK используют полимерное волокно для цифрового аудио в бытовой электронике. Полоса до 125 Мбит/с достаточна для Dolby Digital и DTS. Длина ограничена 5–10 метрами из-за свойств пластика.

Использование оптоволоконного кабеля

Сферы применения обширны.

Телекоммуникационные операторы строят магистрали на базе одномодовых волокон, где технология DWDM позволяет мультиплексировать десятки каналов на одной линии.

Корпоративные сети используют многомодовые линии для горизонтальной проводки внутри зданий и одномодовые для вертикальных стояков между этажами.

Дата-центры активно применяют оптоволокно для связи серверов, систем хранения и сетевого оборудования, особенно при миграции на скорости 100 и 400 Гбит/с, где одномодовые решения становятся обязательными.

Промышленная автоматизация полагается на волоконную оптику в системах АСУ ТП именно для защиты от электромагнитных помех, что особенно важно на нефтехимических, металлургических и энергетических предприятиях в жестких условиях с высокой температурой, агрессивными средами и сильными полями.

Медицинская сфера применяет оптику в эндоскопах и лазерных хирургических инструментах, где гибкий световод передает изображение к труднодоступным органам, а температурная стойкость кварца позволяет использовать мощные источники излучения без риска повреждений.

Нефтегазовая отрасль размещает волоконно-оптические датчики прямо в скважинах для мониторинга температуры, давления и акустической активности, поскольку кварц выдерживает температуры свыше 200°C и коррозионные среды.

На что обратить внимание при выборе оптического кабеля

Определение нужных характеристик начинается с тщательного анализа условий эксплуатации. Для внутренней прокладки необходим кабель:

• с огнестойкой изоляцией;
• не выделяющий токсичных газов при горении;
• с маркировкой LSZH, что указывает на полное соответствие требованиям;
• с диэлектрическими силовыми элементами для безопасности.

Внешние линии нуждаются в надежной защите от ультрафиолета, влаги и температурных перепадов. Поэтому подвесной монтаж предполагает встроенный трос или кевларовую оболочку, а прокладка в грунте — стальную броню для устойчивости к механическим нагрузкам. Материал сердцевины определяет рабочую полосу частот:

• кварцевое стекло обеспечивает минимальное затухание и максимальную дальность;
• полимерное волокно дешевле, но пригодно только для коротких линий до 100 метров.

Количество волокон выбирают с запасом на будущее расширение, ориентируясь на стандартные исполнения с 4, 8, 12, 24, 48 или 72 волокнами. Цветовая маркировка трубок и волокон значительно упрощает монтаж. Техническая документация обязательно должна содержать сертификаты соответствия и протоколы испытаний для подтверждения качества.

Радиус изгиба — один из наиболее критичных параметров, поскольку превышение допустимого значения приводит к микротрещинам и росту затухания. Современные волокна допускают радиус до 7,5 мм без потерь, а температурный диапазон для внешних кабелей обычно составляет от -40 до +70°C. Хотя арктическое исполнение расширяет нижнюю границу до -60°C для экстремальных условий.

Подключение оптического кабеля

Монтаж оптоволоконных линий требует специализированного инструмента и высокой точности, поскольку основные операции включают:

• разделку кабеля;
• подготовку световодов;
• установку коннекторов;
• сварку или механическую стыковку.

Разделка начинается с аккуратного удаления внешней оболочки с помощью специальных ножей или стриперов, которые не повреждают трубки со световодами. Центральный силовой элемент в этот момент служит для надежной фиксации в муфте.

Извлечение световодов из трубок осуществляют с особой осторожностью, после чего проводят очистку безворсовыми салфетками с изопропиловым спиртом. Остатки влаги удаляют обдувом сжатым воздухом для предотвращения контаминации. Скалывание торца — это ответственная операция, где прецизионные скалыватели обеспечивают угол среза 90° ± 0,5°. Качество скола напрямую определяет вносимые потери при последующей сварке.

Сварка волокон выполняется на автоматических аппаратах, которые юстируют торцы по осям с точностью до долей микрометра и подают электрическую дугу. Из-за этого стекло плавиться и образует монолитное соединение с типичными потерями 0,02–0,05 дБ. После этого место защищают термоусадочной гильзой.

Механическая стыковка, как альтернатива, использует прецизионные соединители с V-образными канавками. Торцы фиксируют гелем с показателем преломления стекла. Потери здесь выше — около 0,1–0,3 дБ, но технология проще и не требует дорогого оборудования.

Тестирование завершает процесс и включает измерение затухания, оптическую рефлектометрию OTDR, а также проверку полярности, где OTDR позволяет локализовать дефекты по длине трассы с точностью до метров.

Оптика, HDMI или RCA: что лучше

Домашние кинотеатры требуют качественной передачи многоканального звука, и в этом сегменте конкурируют три интерфейса: коаксиальный RCA, HDMI и оптический TOSLINK. Разберем подробнее.

• Коаксиальный S/liDIF использует экранированный кабель 75 Ом с разъемами RCA для передачи электрическими импульсами. Однако его пропускная способность ограничена форматами Dolby Digital и DTS, без поддержки сжатых многоканальных аудиопотоков HD-форматов. Основной недостаток — распространение помех по общей земле между устройствами, что приводит к земляным петлям, гулу, фону и искажениям.
• HDMI объединяет видео, аудио и управление в одном кабеле, поддерживая все современные форматы вроде Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS:X при пропускной способности версии 2.1 до 48 Гбит/с. Однако его недостаток — ограничения по длине. Для 4K@60Hz предел составляет 5 метров, хотя активные кабели с усилителями продлевают линию до 15–20 метров за счет более высокой цены.
• Оптический TOSLINK передает данные световыми импульсами по полимерному волокну, обеспечивая полную гальваническую развязку. Она исключает земляные петли, и полную нечувствительность к электромагнитным помехам при длине линии до 10 метров без деградации. Пропускная способность TOSLINK — 125 Мбит/с, что вполне достаточно для Dolby Digital, DTS и многоканального liCM 96 кГц/24 бит. Форматы HD-аудио с битрейтом до 18 Мбит/с передаются без каких-либо проблем.

Для большинства кинотеатров с расстоянием до 5 метров оптимален HDMI благодаря универсальности. При необходимости длинных трасс, наличии помех или подключении только аудио без видео предпочтителен TOSLINK. Коаксиальный интерфейс в целом уступает обоим по качеству и надежности.

Из чего складывается цена на оптический кабель

Стоимость продукции определяется техническими характеристиками и условиями производства. Основные ценообразующие факторы включают:

• тип световода;
• конструкцию кабеля;
• количество волокон;
• длину поставки.

Одномодовое волокно дешевле многомодового при прочих равных условиях, поскольку меньший диаметр сердцевины упрощает процесс вытяжки заготовки. В то время как многомодовое требует прецизионного контроля профиля показателя преломления по всему сечению сердечника. Поэтому оптимизированные OM3/OM4/OM5 стоят дороже стандартных OM1/OM2.

Конструкция защитных оболочек также существенно влияет на цену. Простейший внутренний кабель с диэлектрическими элементами стоит в 2–3 раза дешевле бронированного исполнения для прокладки в грунте.

Кварцевое стекло дороже пластика, но эта разница нивелируется за счет низкого затухания и большой дальности передачи.

Заводская терминация с полировкой торцов в контролируемых условиях повышает надежность и снижает вносимые потери, поэтому кабельные сборки стоят дороже на 30–50% по сравнению с отрезным кабелем, но экономят время монтажа и гарантируют стабильные характеристики.

Итог

Оптоволоконные линии передачи стали неотъемлемой частью современных инфокоммуникационных систем. Правильный подбор конструкции кабеля под условия эксплуатации гарантирует долговечность и надежность всей сети на годы вперед. Монтаж волоконной оптики требует квалификации, специализированного оборудования и строгого соблюдения технологических процедур, поскольку качество терминации напрямую влияет на эксплуатационные характеристики линии. Инвестиции в профессиональную установку окупаются стабильной работой системы и минимальными затратами на обслуживание в долгосрочной перспективе.
