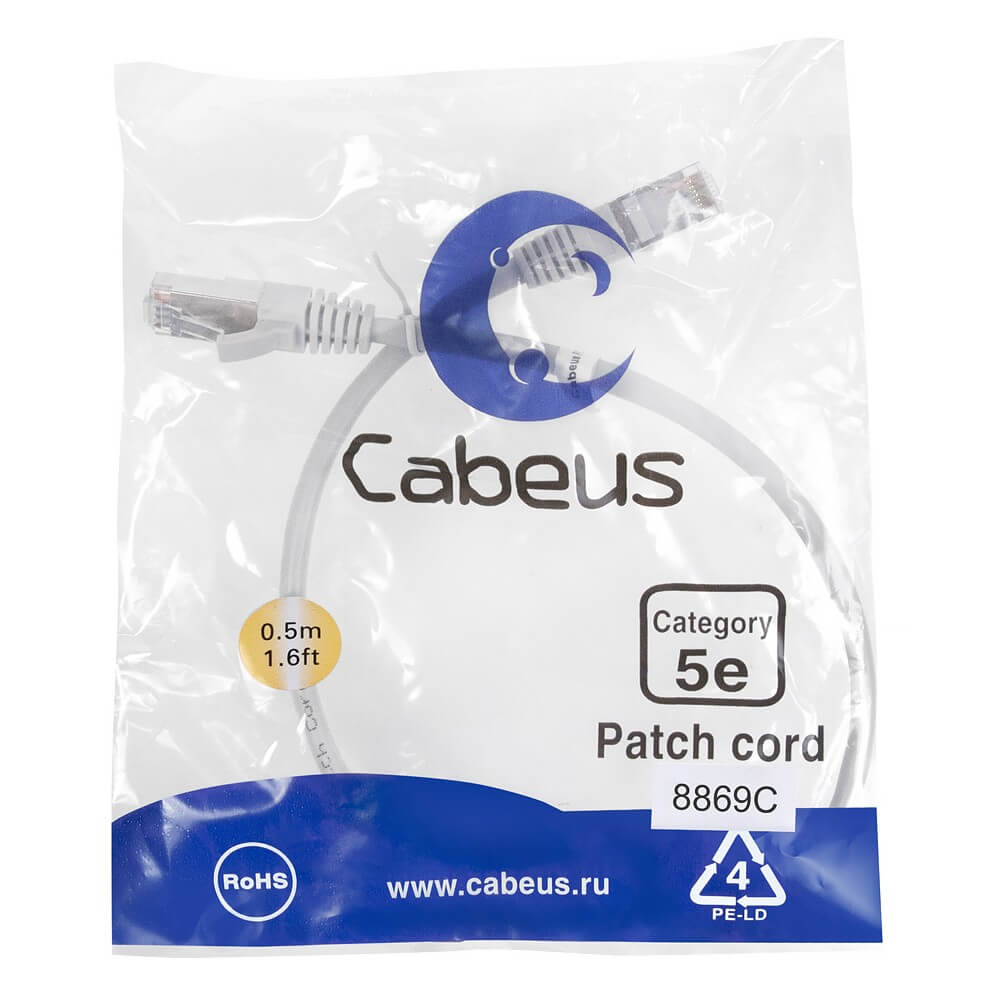

Особенности медных патч-кордов: характеристики, использование

Медные патч-корды используют для соединения патч-панелей, коммутаторов, серверов, IP-камер, точек доступа, систем контроля доступа и другой периферии. Это короткий сегмент, но он находится в самом шумном месте: рядом с активным железом, блоками питания, плотной укладкой кабелей, иногда рядом с силовыми трассами и климатическим оборудованием шкафов.

Категории

Категория задает верхнюю частотную полосу и требования к параметрам канала. В корпоративной среде чаще встречаются Cat5e, Cat6 и Cat6a. При выборе важно помнить правило: категория патч-корда должна соответствовать классу всей линии, иначе запас по параметрам теряется на последнем метре.

Кратко по применению:

• Cat5e — типовая офисная сеть, 1 Гбит/с, телефония, базовые PoE-нагрузки. Хорошо работает, если трассы не перегружены помехами и соблюдена культура монтажа.
• Cat6 — более строгие требования к перекрестным наводкам. Подходит для участков с высокой плотностью портов и для «шумных» шкафов, где рядом много источников ЭМП.
• Cat6a — применяют для 10 Гбит/с в канале на длинах, принятых в СКС, и там, где нужен устойчивый запас по параметрам. В стойках и серверных такой запас часто важнее номинальной скорости.

Классификация

Патч-корды различают не только по категории. На стабильность и удобство обслуживания влияют конструктивные признаки.

1. По экранированию:
   • UTP — без экрана, проще по монтажу, но более чувствителен к наводкам и ошибкам прокладки.
   • FTP — общий экран, полезен в шкафах с плотной укладкой и рядом с активным оборудованием.
   • S/FTP — экранирование пар плюс общий экран, применяют в сложной электромагнитной обстановке и при высокой плотности портов.
2. По типу проводника:
   • Цельномедные жилы — стабильные параметры сопротивления и нагрева при токовых нагрузках.
   • Композитные решения (например, с алюминиевой основой и медным покрытием) — встречаются на рынке, но при выборе нужно опираться на паспортные данные и условия эксплуатации.
3. По назначению и исполнению:
   • Для коммутации в стойке — приоритет минимальная длина, удобная маркировка, защита защелки, гибкая оболочка.
   • Для рабочей зоны — важнее износостойкость, устойчивость к изгибам, аккуратная разгрузка натяжения.
   • По оболочке — стандартная или с пониженным дымо- и газовыделением для помещений с повышенными требованиями к пожарной безопасности.

Длины медных патч-кордов

Длина — это управляемый параметр, который влияет на электрические характеристики, обслуживание и тепловой режим шкафа.

Базовое правило для шкафов: патч-корд берут минимально возможной длины, но с обязательным сервисным запасом. Излишек складывать кольцами в стоечной зоне нельзя. Это ухудшает вентиляцию и усложняет поиск портов.

Пример 1. Коммутатор 1U над патч-панелью 1U.

Исходные данные:

• расстояние по вертикали между портами около 1U (44,45 мм) плюс путь через органайзер;
• реальный маршрут по кабель-менеджменту — 0,25–0,35 м;
• сервисный запас на аккуратный изгиб и перестановки — 0,15–0,25 м.

Выбор: 0,5 м может оказаться «внатяг», 1 м дает комфорт и сохраняет порядок. В большинстве стоек выигрыш по обслуживанию перекрывает микроскопическую разницу по затуханию.

Пример 2. Патч-панель сверху, коммутатор внизу стойки, переход через боковой органайзер.

Исходные данные:

• вертикальный участок, допустим 6U, это около 0,27 м, но по кабель-менеджменту путь длиннее;
• добавляем повороты, радиусы изгиба, обход элементов, еще 0,3–0,5 м;
• сервисный запас: 0,2 м.

Выбор: 1 м подходит. 2 м уже часто приводит к «лишним петлям», которые потом мешают охлаждению и закрытию дверей.

Характеристики

У патч-корда есть набор параметров, которые прямо связаны с надежностью канала. В профессиональной среде ориентируются на измеряемые величины, а не на внешние признаки:

• Вставные потери. Чем выше частота и длина, тем больше затухание.
• Возвратные потери и стабильность импеданса. Проблема часто скрывается в разъеме. Плохая геометрия, неверная раскладка пар, неаккуратная обжимка — и отражения растут.
• Перекрестные наводки (NEXT, ACR и связанные метрики). Это критично в стойках, где десятки патч-кордов идут параллельно, а рядом еще и силовые блоки.
• Конструкция проводника и калибр (AWG). Калибр влияет на сопротивление и нагрев. Тонкие жилы удобны по гибкости, но при PoE нагрузках и плотной укладке возрастает тепловая составляющая.

PoE в рамках характеристик

PoE — это ток по витой паре и падение напряжения на сопротивлении проводника и контактов. Отсюда три практических эффекта:

• Просадка напряжения на конце линии. При длинном канале и высокой нагрузке конечное устройство может уходить в перезапуски.
• Нагрев в жгуте. В плотной укладке патч-корды греют друг друга, растет температура в шкафу, ухудшается тепловой режим.
• Чувствительность к качеству контакта. Окисление, слабая посадка коннектора, механический износ защелки — и сопротивление на переходе растет.

Что делают на практике:

• берут патч-корды с корректной конструкцией и стабильными контактами;
• не закладывают избыточную длину, чтобы не создавать “клубок”;
• обеспечивают нормальную вентиляцию и кабель-менеджмент, особенно в климатических и телекоммуникационных шкафах.

Итог

Медный патч-корд завершает канал и сильно влияет на реальную надежность сети. Категория задает потенциал скорости, экранирование — устойчивость к помехам, проводник и контакты — стабильность работы, в том числе при PoE, а длина определяет порядок в шкафу и удобство обслуживания. Когда патч-корды подобраны по инженерным принципам, сеть работает ровнее, а поиск неисправностей занимает минуты, а не дни.
