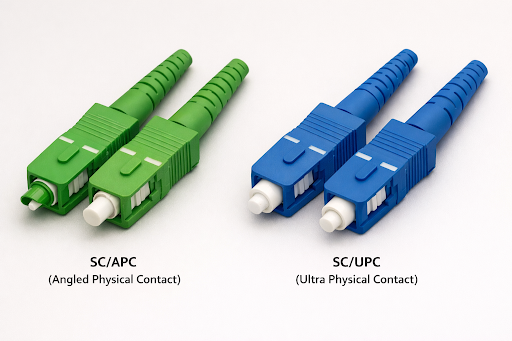

Отличия оптических разъемов SC/APC и SC/UPC

При построении волоконно-оптических сетей, особенно в сегменте GPON (Gigabit Passive Optical Networks), специалисты сталкиваются с необходимостью выбора коммутационных компонентов. На первый взгляд, разъемы SC/APC и SC/UPC выглядят одинаково для неопытного глаза, но их внутреннее устройство и физические характеристики кардинально различаются. Ошибка на этапе проектирования или монтажа может привести либо к критическому ухудшению качества сигнала, либо к полному выходу оборудования из строя. Разберемся в этих стандартах детально.

Содержание

Что такое SC: геометрия стандарта
Физика процесса: зачем нужна полировка
Типы обработки торца
PC и SPC: вчерашний день
UPC (Ultra Physical Contact)
APC (Angled Physical Contact)
Критическое различие: совместимость и несовместимость
Практические рекомендации по выбору
Заключение

Что такое SC: геометрия стандарта

Аббревиатура SC расшифровывается как Subscriber Connector («абонентский разъем») или Square Connector («квадратный разъем»). Это тип соединителя, разработанный японской компанией NTT и стандартизированный по международному стандарту IEC 61754-4.

Конструктивно разъем SC выполнен по технологии push-pull («толкай-тяни»), что обеспечивает надежную фиксацию защелкой и простоту коммутации даже в условиях плотного монтажа оборудования на патч-панелях. Керамический наконечник (феррул) имеет диаметр 2.5 мм, что делает его достаточно прочным для многократных переключений. Данный тип коннектора универсален и применяется как для многомодового, так и для одномодового волокна, которое используется в технологиях GPON.

Но сам по себе разъем SC — это лишь «носитель». Ключевые различия, влияющие на передачу сигнала, кроются не в форме корпуса, а в типе полировки торца феррула.

Физика процесса: зачем нужна полировка

Любой оптический разъем решает сложную инженерную задачу: он должен обеспечить максимально плотный контакт двух сердцевин световодов. Если между торцами волокон останется воздушный зазор, сигнал будет частично отражаться и рассеиваться, возвращаясь обратно к источнику.

Обратное отражение (Return Loss) — это главный враг качественной связи. Отраженный свет может дестабилизировать работу лазерных передатчиков и создавать шумы, снижая общее соотношение сигнал/шум.

Именно для минимизации воздушного зазора и снижения отражения торцы коннекторов подвергаются специальной шлифовке. Эволюция методов полировки привела к появлению четырех основных стандартов: PC, SPC, UPC и APC. В современном телекоммуникационном оборудовании доминируют два последних типа: UPC и APC.

Типы обработки торца

PC и SPC: вчерашний день

Первые попытки создать физический контакт (Physical Contact — PC) привели к появлению слегка закругленных (сферических) наконечников. Это позволило сердцевинам волокон соприкасаться, выдавливая воздух. Но ручная полировка PC давала нестабильные результаты с обратным отражением на уровне -30…-35 дБ.

Полировка SPC (Super Physical Contact) стала улучшенной версией PC, где вместо ручного труда применялась машинная шлифовка. Это позволило добиться более стабильной геометрии, но принципиально ситуацию не изменило.

UPC (Ultra Physical Contact)

Технология UPC — это вершина эволюции «прямой» полировки. Точно выверенный радиус закругления наконечника и строго контролируемое качество поверхности (чистота обработки) достигаются за счет применения прецизионного станочного оборудования.

Результатом полировки UPC является исключительно гладкая поверхность, обеспечивающая физический контакт почти без воздушных промежутков.

Разъемы UPC отлично подходят для большинства цифровых систем передачи данных, включая высокоскоростные линки в пределах дата-центров и магистральные сети, где не предъявляются сверхвысокие требования к уровню отраженного сигнала.

APC (Angled Physical Contact)

Коннекторы APC используют принципиально иной подход. Торец феррула полируется не перпендикулярно оси волокна, а под строго заданным углом — 8 градусов.

Зачем нужен наклон? Геометрия работает как ловушка для отраженного света. Когда сигнал достигает наклонной поверхности, отраженный луч не возвращается обратно в сердцевину волокна, а уходит под углом в оболочку и там рассеивается.

Типичное обратное отражение — от -60 до -70 дБ (рекордные показатели).
Вносимые потери — незначительно выше, чем у UPC (около 0,3 дБ), что связано с дополнительным преломлением на границе сред.
Цветовая маркировка — зеленый.

Такая эффективность гашения отражений делает APC незаменимым в аналоговых системах (например, в CATV — кабельном телевидении) и в сетях с особо чувствительными лазерами, где даже малая доля отраженного света может создать помехи. Технология GPON часто требует использования APC для обеспечения стабильности обратного канала.

Критическое различие: совместимость и несовместимость

Самое важное практическое правило, которое должен усвоить инсталлятор: UPC и APC несовместимы.

Их геометрия принципиально различается. Если соединить прямой торец (UPC) и наклонный торец (APC), произойдет точечный контакт, а не полное прилегание поверхностей. Это приведет к двум негативным последствиям:

Катастрофический рост затухания — в точке контакта образуется воздушный зазор, сигнал рассеивается.
Физическое повреждение — более твердый край керамического наконечника APC может буквально поцарапать или деформировать полированную поверхность UPC коннектора, и наоборот.

После такого «эксперимента» оба коннектора, скорее всего, придут в негодность или их характеристики станут нестабильными.

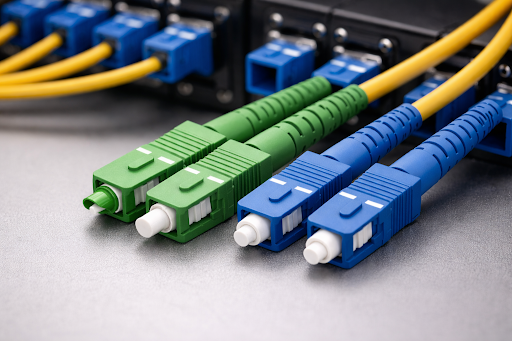

При этом важно помнить, что внутри семейства PC/SPC/UPC совместимость сохраняется (синий с синим, синий с серым), хотя качество соединения будет определяться худшим из коннекторов. Зеленый же (APC) всегда должен коммутироваться только с зеленым.

Практические рекомендации по выбору

Оборудование GPON (ONT/OLT) — внимательно читайте спецификацию порта. Большинство провайдеров для пассивных оптических сетей сегодня используют APC из-за более жестких требований к отражению в обратном канале.
Кабельное телевидение. Здесь без вариантов — только APC.
Цифровые сети передачи данных (Ethernet) — если нет особых требований в документации к оборудованию, можно смело использовать UPC. Это стандарт для патч-кордов в серверных и кроссовых.
Измерительное оборудование — оптические тестеры и рефлектометры обычно комплектуются переходниками и шнурами UPC, так как они более универсальны для тестирования разных линий (кроме специфических CATV).

Заключение

Выбор между SC/APC и SC/UPC — это вопрос физики распространения света. APC обеспечивает минимальное обратное отражение ценой небольшого увеличения вносимых потерь и невозможности работы с «прямыми» коннекторами. UPC — это универсальный стандарт для цифровых систем с отличными характеристиками.

Всегда проверяйте тип портов на вашем оборудовании (GPON-терминалах, медиаконвертерах, SFP-модулях) и строго следуйте правилу цветовой маркировки: синий к синему (UPC), зеленый к зеленому (APC). Пренебрежение этим правилом гарантированно приведет к проблемам со связью и дополнительным финансовым затратам.
