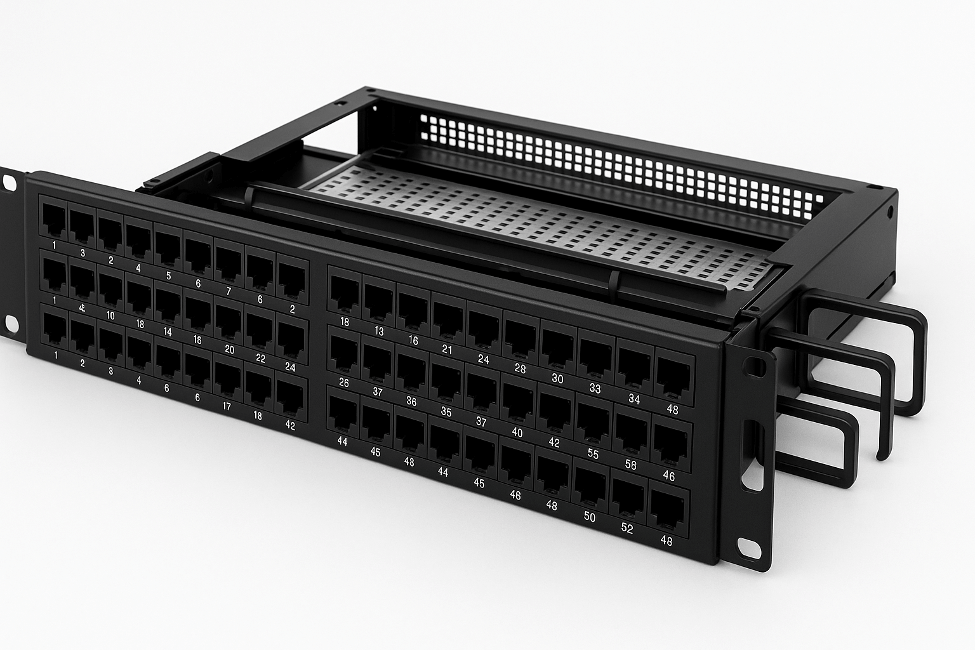

Патч-панели высокой плотности: что такое, особенности

Современные телекоммуникационные инфраструктуры предъявляют все более жесткие требования к организации кабельных соединений. Рост числа подключаемых устройств, переход на высокоскоростные стандарты передачи данных, необходимость высокой отказоустойчивости и экономии пространства в стойках — все это делает вопрос плотности коммутационного оборудования критически важным.

Патч-панели высокой плотности становятся обязательным элементом в проектах, где требуется максимальная эффективность использования монтажного пространства при сохранении удобства обслуживания и масштабируемости сети.

Такие решения особенно популярны в ЦОД, корпоративных дата-центрах, на промышленных объектах и в телеком-узлах, где точность планирования и надежность инфраструктуры определяют устойчивость всего бизнеса.

В этой статье мы подробно рассмотрим, что такое патч-панели, какие бывают их типы и чем отличаются модели высокой плотности, включая форматы 1U 48 портов, 0,5U 24 порта и модульные конфигурации.

Вы узнаете, почему выбор таких решений напрямую влияет на эффективность IT-инфраструктуры и какие выгоды они обеспечивают при реальной эксплуатации.

Что такое патч-панель

Патч-панель — это пассивное коммутационное устройство, которое используется для организации и управления кабельными соединениями в структурированной кабельной системе (СКС). Она представляет собой металлическую или пластиковую панель с рядом портов, к которым подключаются патч-корды и магистральные кабели.

Основная функция патч-панели — создание точки централизованного управления соединениями между активным сетевым оборудованием (маршрутизаторами, коммутаторами) и конечными устройствами (серверы, ПК, IP-камеры). Она упрощает обслуживание, модернизацию и устранение неисправностей в кабельной системе.

Виды патч-панелей

Существует несколько классификаций патч-панелей, которые определяются:

• типом интерфейса — медные (RJ-45, категории 5e, 6, 6A и выше) и оптические (SC, LC, ST и др.);
• способом монтажа — настенные, стоечные (для шкафов 19" и стоек), модульные и фиксированные;
• степенью плотности — стандартные (24–48 портов на 1U) и высокоплотные (до 96 портов на 1U и более);
• организацией кабеля — с задним доступом, фронтальным подключением, горизонтальным или вертикальным управлением кабелями.

Для компаний, эксплуатирующих крупные сегменты СКС и ориентированных на рациональное использование пространства в телекоммуникационных шкафах, наибольшую практическую ценность представляют патч-панели высокой плотности.

Особенности устройства патч-панелей высокой плотности

Патч-панели высокой плотности — это компактные и продуманные по конструкции решения, разработанные для установки в условиях ограниченного пространства.

Их главные преимущества:

• Оптимизация места — максимальное количество портов при минимальной высоте (1U и ниже).
• Упрощенное управление — многие модели оснащаются выдвижными модулями, маркировкой и системой организации кабеля.
• Гибкость при масштабировании — легко интегрируются в уже существующую СКС без необходимости полной переделки системы.
• Совместимость с современными стандартами — поддержка категорий 6A и выше, а также оптических интерфейсов для высокоскоростных сетей 10G, 40G и 100G.
• Эргономика — фронтальный доступ к разъемам позволяет выполнять все работы без демонтажа оборудования.

Такие панели находят применение в ЦОД, корпоративных дата-центрах, крупных офисных комплексах, банковском секторе, розничной торговле и промышленности, где требуется компактная и эффективная организация кабельной инфраструктуры.

Высота 1U — 48 портов

Панели высотой 1U с 48 портами — один из самых популярных форматов в категории высокой плотности. Они обеспечивают баланс между компактностью и удобством установки.

Преимущества:

• Возможность размещения большого количества портов без увеличения высоты монтажного пространства.
• Универсальность — подходят для горизонтальной или вертикальной укладки кабеля.
• Простота интеграции — соответствие стандарту 19” делает такие панели совместимыми с большинством телекоммуникационных шкафов.

Применение: идеальны для СКС среднего и крупного масштаба, особенно в условиях, когда каждый юнит на счету (например, в серверных помещениях IT-компаний, медучреждений и банковских структур).

Высота 0,5U — 24 порта

Панели высотой 0,5U — ультракомпактное решение для тех, кто хочет получить максимум функциональности при минимальных габаритах. Формат 0,5U позволяет значительно сократить вертикальное пространство в шкафу, что особенно ценно при плотной компоновке оборудования.

Преимущества:

• высокая плотность портов на единицу высоты;
• поддержка высоких категорий кабелей (вплоть до Cat.6A);
• удобство монтажа за счет меньшего веса и размера.

Применение: наиболее эффективны в телекоммуникационных узлах, где требуется высокая скорость передачи данных при дефиците пространства. Также подойдут для подключения периферийного оборудования в распределенных точках сети.

Модульная патч-панель 1U — 48 портов

Модульная конструкция — это следующий шаг в развитии патч-панелей. В таких моделях пользователь может устанавливать различные модули (RJ-45, LC, SC и другие), адаптируя конфигурацию под конкретные задачи.

Преимущества:

• Гибкость — можно собрать необходимое количество портов нужного типа.
• Удобство обслуживания — неисправный модуль заменяется без отключения всей панели.
• Повышенная адаптивность — легко модернизировать структуру СКС при изменении задач бизнеса.

Модульная панель 1U на 48 портов идеально подойдет для гибридных решений — например, совмещения оптических и медных интерфейсов в одном шкафу. Это актуально для дата-центров, где используются разнотипные каналы передачи данных.

Патч-панели высокой плотности — это не просто элемент инфраструктуры, а стратегически важное оборудование для оптимизации работы телекоммуникационных систем. Они позволяют экономить пространство, снижать издержки на обслуживание, повышать отказоустойчивость и гибкость сети.

Если ваша компания сталкивается с необходимостью модернизации СКС или организации компактной и надежной телекоммуникационной инфраструктуры, решения от «КОЛМЭН» станут логичным выбором. Мы предлагаем широкий ассортимент патч-панелей высокой плотности, проверенных в проектах различной сложности — от офисных СКС до крупных дата-центров.
