Использование цветового кодирования кабелей инфраструктуры

В хаотичном нагромождении проводов серверной комнаты или телекоммуникационного шкафа даже опытный инженер может потратить драгоценные минуты, а то и часы, на поиск нужной линии. Цветовое кодирование кабельной инфраструктуры — это стратегия, преобразующая визуальный хаос в упорядоченную, читаемую систему. Это прагматичный инструмент управления, снижающий операционные риски и формирующий своего рода «картографию» сети, где каждый оттенок несет четкую семантическую нагрузку.

Основные преимущества цветовой маркировки

Внедрение продуманной цветовой системы — это инвестиция в безопасность, скорость и безошибочность эксплуатации.

• Цвет создает визуальные коридоры в плотных трассах. При необходимости реконфигурации или поиска неисправности специалист безошибочно выделяет искомую группу кабелей среди сотен других, сокращая время реакции с десятков минут до секунд.
• Цвет, указывающий на функцию (например, красный для магистрали питания основной стойки, оранжевый для резервной), служит ярким предупредительным знаком, исключая человеческий фактор в момент вмешательства.
• При добавлении нового оборудования инженер четко видит, куда и каким цветом необходимо проложить очередной кабель, поддерживая целостность системы. Это упрощает работу команд, особенно при сменном дежурстве.

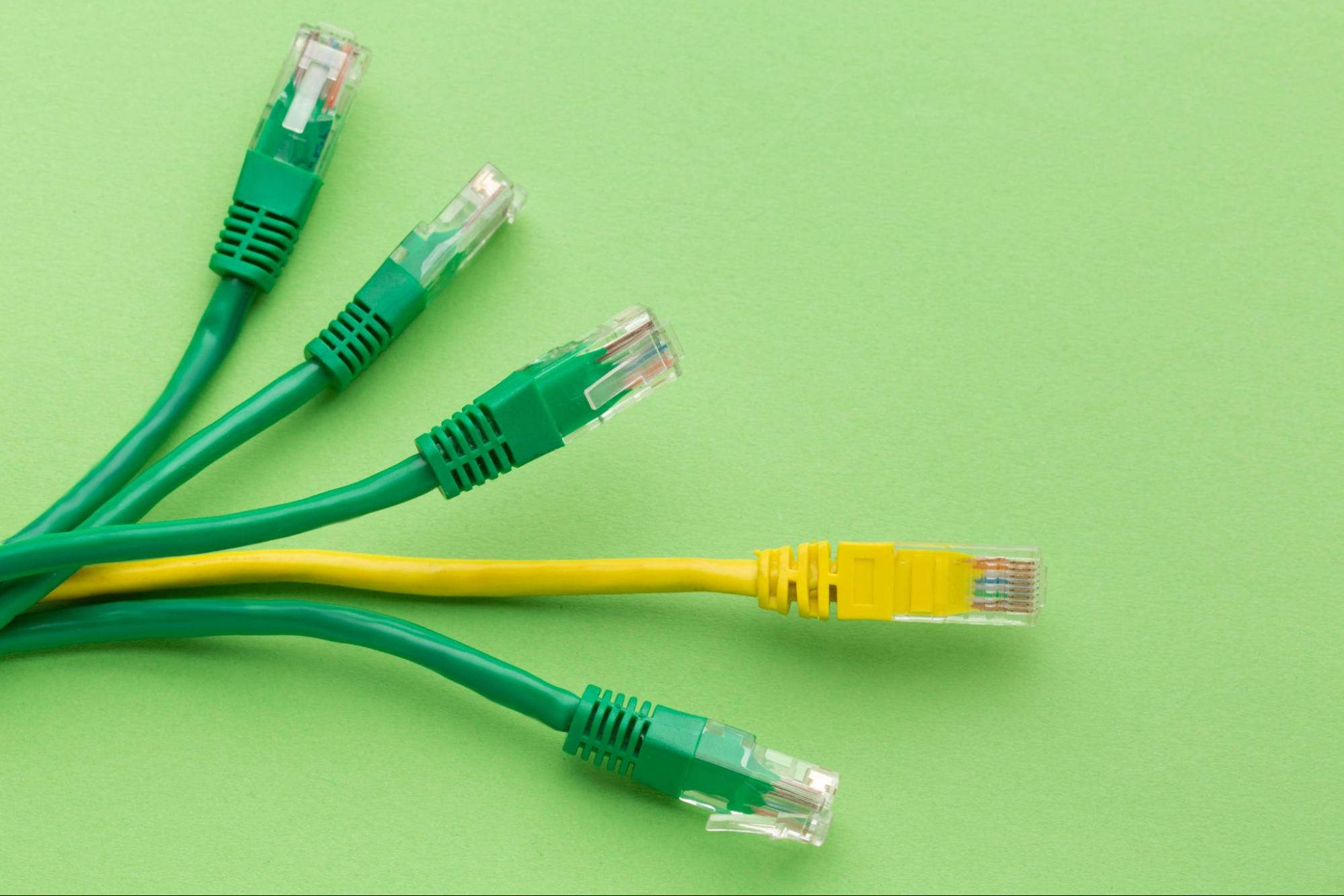

• Единый цветовой стандарт на объекте — это принудительная организация, которая структурирует работу монтажников и администраторов. Она формирует культуру порядка, где любое отклонение (например, синий кабель в желтой группе) сразу бросается в глаза как аномалия.
• Цветовая схема выступает в роли интуитивно понятного обучающего пособия, позволяя новому сотруднику быстрее ориентироваться в сложной инфраструктуре, понимая логику построения сетей электропитания, передачи данных и резервирования.

Стандарты цветовой маркировки

Хотя универсального глобального стандарта (вроде Pantone для ЦОД) не существует, сформировался набор устойчивых отраслевых соглашений, которые можно адаптировать под конкретные нужды.

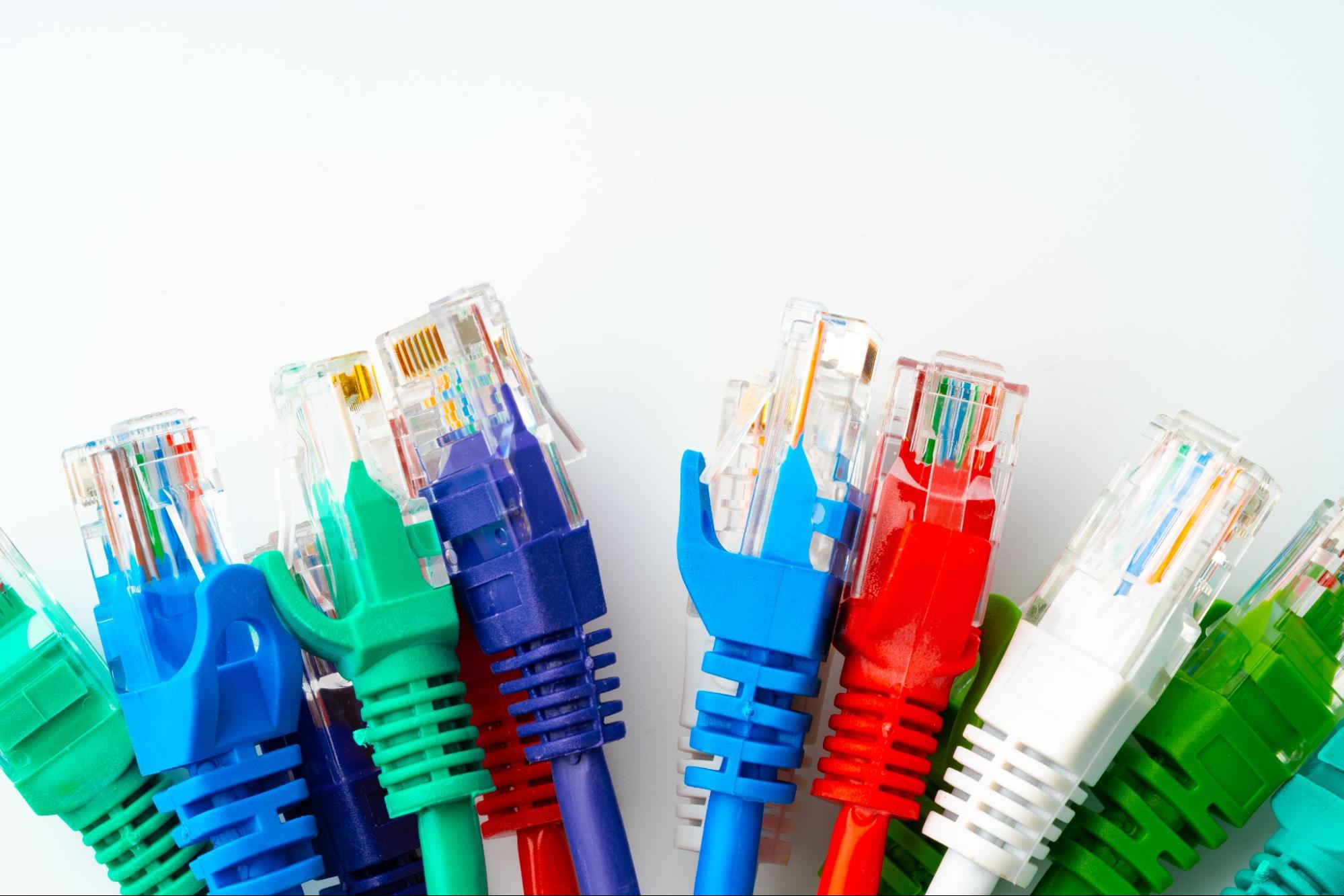

Функциональное назначение (самый распространенный подход):

• красный / оранжевый — основное электропитание (красный) и резервные линии (оранжевый);
• синий / голубой — «рабочая лошадка» для патч-кордов Ethernet, подключающих серверы к сети доступа;
• желтый — пограничные или служебные сети (кабели управления (Out-of-Band management, iDRAC, iLO), изолированные от основной data-сети);
• зеленый — тестирование, временные соединения, развитие;
• фиолетовый / сиреневый — VoIP-телефония или линии, зарезервированные под специфические службы (например, IP-видеонаблюдение);
• белый / серый — межсоединения внутри стоек (прокладка от патч-панели к коммутатору) или нейтральный цвет для арендованных/клиентских портов;
• черный — как правило, силовые кабели (хотя здесь свои стандарты: фаза — коричневый/черный, ноль — синий, земля — желто-зеленый).

Волоконно-оптические кабели: здесь цвет — строгий индикатор типа волокна и его полосы пропускания. Желтый — одномод (OS2). Оранжевый — многомод OM1/OM2. Бирюзовый (Aqua) — многомод OM3, фиолетовый (Violet) — OM4, лаймовый (Lime) — широкополосный OM5. Это критично для предотвращения попыток подключения несовместимых трансиверов.

В высокосегментированных сетях цвет может обозначать принадлежность к определенному VLAN, зоне безопасности (DMZ, внутренняя сеть, гостевой доступ) или конкретному заказчику в коммерческом ЦОД.

Ключевой принцип: стандарт должен быть задокументирован. Лучшая практика — создание и размещение в зоне видимости схемы-легенды, где каждому цвету присвоено однозначное значение.

Способы реализации цветового кодирования

Существует несколько методов внедрения цветовой системы, выбор которых зависит от бюджета, этапа проекта и требуемой гибкости.

1. На уровне кабеля (наиболее надежный и долговечный):
   • кабели с цветной внешней оболочкой — идеально для новых проектов, цвет является неотъемлемым свойством изделия, не стирается и не отслаивается;
   • цветные модульные вилки (коннекторы) и порты — эффективный способ маркировки на концах кабеля.
2. На уровне маркировки (гибкость для существующих инфраструктур):
   • цветные кабельные маркеры и кольца позволяют быстро и без инструмента нанести цветовой идентификатор в любом месте кабеля;
   • самоламинирующиеся цветные полиэстровые бирки — цветной участок несет информацию, а прозрачная самоламинирующаяся основа надежно защищает надпись и фиксирует бирку на кабеле;
   • термоусаживаемые трубки разных цветов — обеспечивают очень прочную и заметную маркировку, особенно на силовых кабелях или в местах частого тактильного контакта.
3. На уровне трассировки (групповая идентификация):
   • цветные органайзеры, спиральная и липкая обмотка — позволяют объединить жгут кабелей одной функции в единый цветовой пучок, что упрощает прокладку всей трассы;
   • цветные кабельные лотки и кронштейны — выделение целого лотка под кабели определенного типа (например, все силовые — в черном лотке, все оптические магистрали — в желтом).

Заключение

Цветовое кодирование — это создание визуального языка, на котором говорит вся инфраструктура. Внедрение такой системы требует первоначальных усилий по разработке стандарта и подбору компонентов, но многократно окупается на протяжении всего жизненного цикла объекта, минимизируя риски и операционные расходы. Для сложных и масштабных проектов целесообразно обратиться к экспертам, которые помогут разработать и реализовать оптимальную схему.
