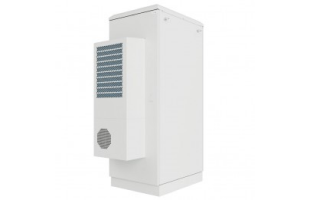

Тепловой расчет шкафа

Онлайн-калькулятор теплового расчета шкафа

Для продолжительной и бесперебойной работы электронного оборудования внутри электротехнического шкафа следует обеспечить надлежащий микроклимат внутри него, то есть постоянно поддерживать тепловой баланс.

Учитывая возможные расходы электроэнергии по поддержанию климата, температура воздуха в +35оС будет идеальным значением для устройств внутри шкафа. Предлагаем вам воспользоваться нашим онлайн калькулятором расчета теплового баланса в шкафу.

Обращаем ваше внимание, что бывают дополнительные факторы, которые не могут учитываться стандартной формулой, поэтому данный калькулятор размещается в качестве быстрого инструмента предварительного расчета. Для детального подробного расчета и консультации обращайтесь к нашим специалистам. Расчет и консультация предоставляются абсолютно бесплатно!

Задайте габариты шкафа

Высота = мм

Ширина = мм

Глубина = мм

Толщина утеплителя = мм

Тепловыделение оборудования = Вт

Минимальная внутренняя температура = °C

Максимальная внутренняя температура = °C

Минимальная наружная температура = °C

Максимальная наружная температура = °C

Константа воздуха f (зависит от высоты над уровнем моря, для высоты от 100 до 250м) = м3 *град/Вт*час

Коэф. теплопроводности = Вт/м*град

наружный воздух = Вт/м*град

сталь = Вт/м*град

толщина стали, мм = мм

воздух внутри шкафа = Вт/м*град

Промежуточные расчёты

Разница температур (для нагрева) = 60.000 °C

S – площадь эффективной поверхности теплообмена (отдельно стоящий шкаф) = 0.842 м2

K = 2.410

R = 0.415

Теплопотери через стенки = 121.753 Вт

Разница температур (для вентиляции) = 15.000 °C - Вентиляция не обеспечивает охлаждение оборудования, а лишь отводит избыточное тепло. Если в данной ячейке Вы получили отрицательное значение, то Вам требуется применение кондиционера для охлаждения оборудования

Мощность рассеиваемая через стенки = 30.438 Вт - для данной разницы температур

Температура внутри при макс. наружной (без принудительной вентиляции) = 84.280 °C

Воздушный поток при использовании вентилятора 120х120х38 = 130.050 м3/час - Необходимо учитывать, что фильтр IP54 снижает производительность вентилятора примерно на 15%

Температура внутри при макс. наружной (с принудительной вентиляцией) = 37.461 °C
